SK-WZJ-T 型熱電偶、熱電阻自動校驗裝置

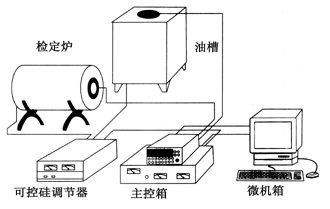

SK-WZJ-T型熱電偶、熱電阻自動校驗裝置是第四代熱工自動檢定產品。它是在Windows 環境下，完全使用Windows環境下的語言開發出的產品，系統是以微機為核心，配以精度佳進口數字萬用表,以及低電勢掃描開關、功率調節器等構成的測控系統。操作者可在中文Win95/ Win98/ WinMe操作系統下方便地用鼠標進行全過程的操作,微機系統實時顯示檢定爐(或油槽等)的控溫曲線、溫度及檢定時間等參數。     系統完全按照國家計量檢定規程進行數據處理，并能打印各種記錄表格、檢定證書，還可保留原始記錄以備將來查閱。系統完全實現了熱電偶和熱電阻檢定過程的全部自動化，即：自動控溫、自動檢定、自動數據處理、自動打印檢定結果。使操作者的勞動強度大大降低，并提高了檢定的工作質量。本裝置還提供了該系統的認證程序以及數據文件管理程序，為操作者對系統的認證和檢定結果的歸檔、檢索和查詢提供了方便。 技術指標 掃描開關寄生電勢 ≤0.4 u V 分辨力 最高電勢測量分辨力0.1 u V 最高電阻測量分辨力0.1m Ω 精度 電勢測量不確定度≤0.01% 電阻測量不確定度≤0.01% 熱電偶檢定不確定度≤1.2℃ （含二等標準熱電偶年變化0.7℃) 熱電阻檢定不確定度≤0.05℃ 恒溫的穩定度 熱電偶檢定過程恒溫后爐溫變化≤0.2℃/min 熱電阻檢定過程恒溫后油槽溫度變化≤0.04℃/min 冷端自動補償 當冷端溫度在（20±10）℃的范圍內時，補償誤差≤0.2℃ 檢定溫度 熱電偶300～1100℃ 熱電阻0～300℃（包括低溫熱電偶） 檢定支數 熱電偶可同時檢定1—5支 熱電阻可同時檢定1—5支，熱電阻允許在同一溫度點上進行多批檢定 一次可連續檢定點 熱電偶4個 熱電阻3個 檢定時間 熱電偶檢定，正常條件下平均每百度約30分鐘 工作環境 環境溫度20℃±3℃ 相對濕度≤75% 使用電源 AC220V±10% 50±1HZ 要求接地電阻≤4Ω 系統的硬件配置 SK－WZJ-T熱工自動檢定系統由精度佳數字多用表、主控箱、可控硅調節器、微機系統、恒溫裝置（檢定爐和油槽）以及測量導線和通訊導線組成，如圖所示。 SK-WZJ-T熱工 儀表自動校驗系統配置清單 微機系統 名稱 單位 數量 備注 主機 套 1 配置P4 2.0以上256M 60G、光軟驅，控制板卡（已裝配） 顯示器 臺 1 17寸純平 激光打印機 臺 1 EPSON或CANON系列 電腦桌 張 1 通訊電纜 根 1 多用電源插座 只 2 數采系統 主控箱 臺 1 測量控制電纜 套 1 萬用表（進口） 根 1 KEITHLEY 6 1/2位（進口） 溫度傳感器 支 1 冷端補償用 控溫系統 可控硅調節器 臺 1 控制信號線 根 1 電源線 根 1 其他配件 管式檢定爐 臺 1 標準油槽 臺 1 標準水槽 臺 1 冰點器 臺 1 創冰機 臺 1 二等標準熱電阻 支 1 二等標準熱電偶 支 1 二等標準下班管溫度計 套 1 軟件資料 套 1 軟件光盤、合格證、說明書
